簡要介紹：

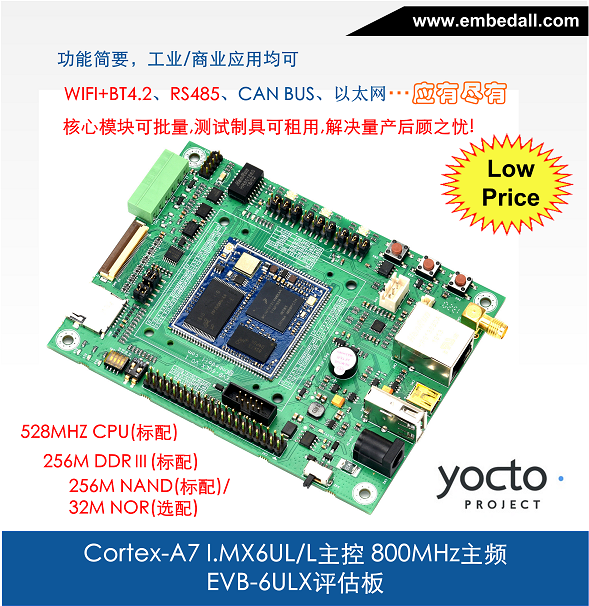

EVB-6ULX是IoT-6ULX工控模塊的評估系統，為客戶提供IoT-6ULX核心模塊的原始參考設計，方便客戶快速應用。

Computer-on-Module (IoT產品也屬于CoM系列,側重Internet Of Things應用)系列產品是盈鵬飛公司開發最新系列的嵌入式

模塊產品，低成本、高可靠性，是嵌入式工控、人機界面、儀表領域的最佳選擇！

 IoT-6ULX工控模塊產品集成了 ARM Cortex-A7 900MHz(MAX) NXP公司的I.MX6UL/L/Z處理器，穩定運行Linux

4.14/Yacto/Openwrt。 IoT-6ULX提供了3.3V I/O接口，可提供寬溫的工業組件，運行于條件惡劣的工業現場！

EVB-6ULX開發套件，可快速應用

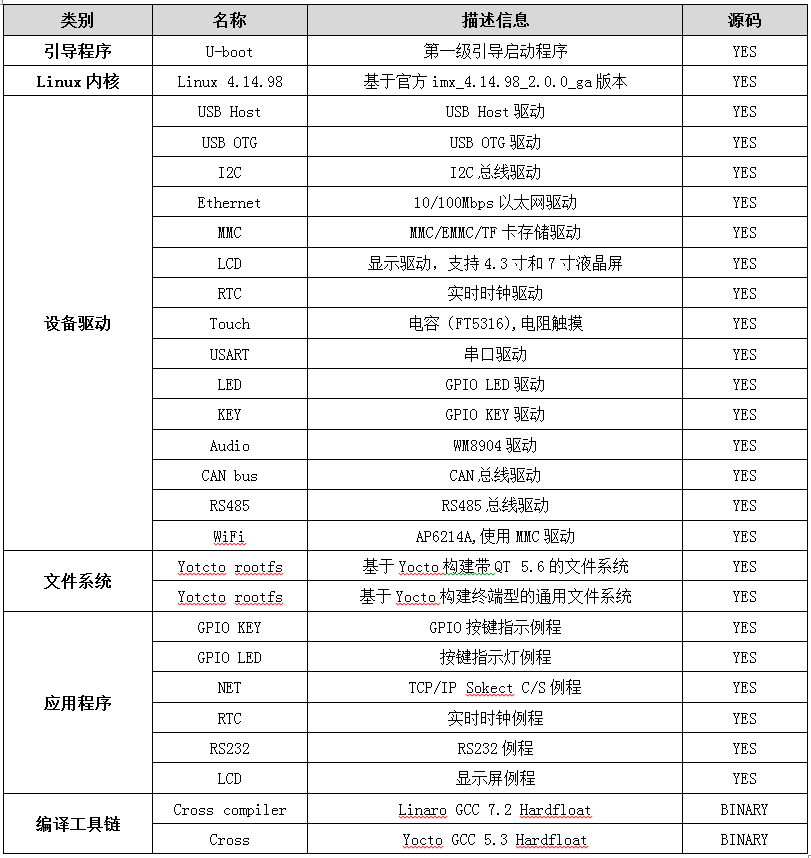

開發套件中包括主板、各種LCD配件，提供開發工具以及API函數、參考代碼、詳細的使用手冊，讓客戶快速上手。

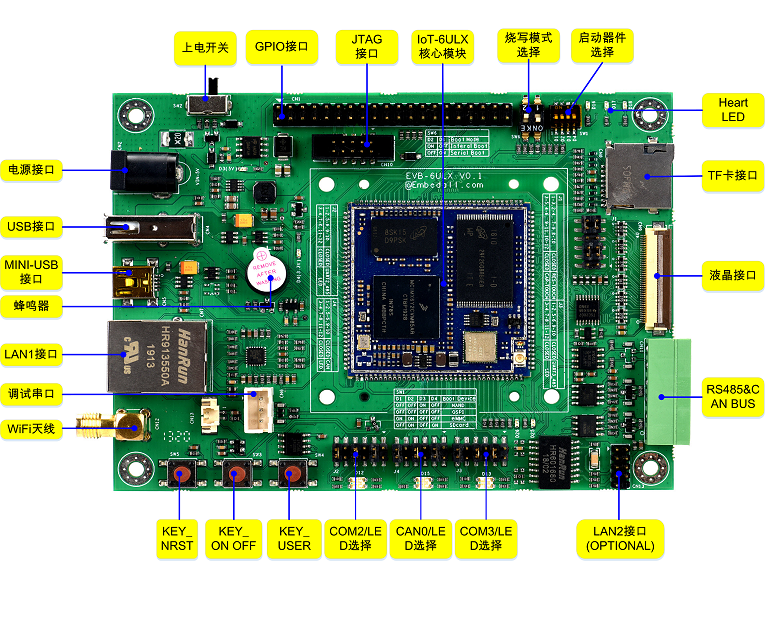

主板功能圖：

I.MX6UL/L處理器介紹：

1. ARM Cortex-A7內核可達900 MHz, 128 KB L2緩存

2. 并行24bit RGB LCD接口，可以支持1366*768分辨率

3. 8/10/16位 并行攝像頭傳感器接口(CSI)

4. 2個MMC 4.5/SD 3.0/SDIO 接

5. 2個USB 2.0 OTG, HS/FS, Device or Host with PHY

6. 音頻接口3x I2S/SAI, S/PDIF Tx/Rx

7. 2個IEEE802.3標準10/100Mbps以太網接口

8. 多達8個UART接口

9.  2個12-bit ADC最高支持10個輸入通道,支持電阻觸摸屏(4/5線)

10. 安全模塊: TRNG, Crypto Engine(AES with DPA, TDES/SHA/RSA), Secure Boot



I.MX6UL/L處理器框圖：

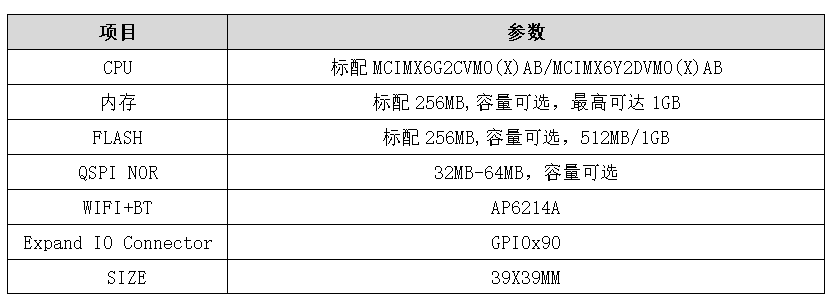

i.MX6UL/L核心模塊引腳定義:

EVB-6ULX可搭載的兩種模塊:

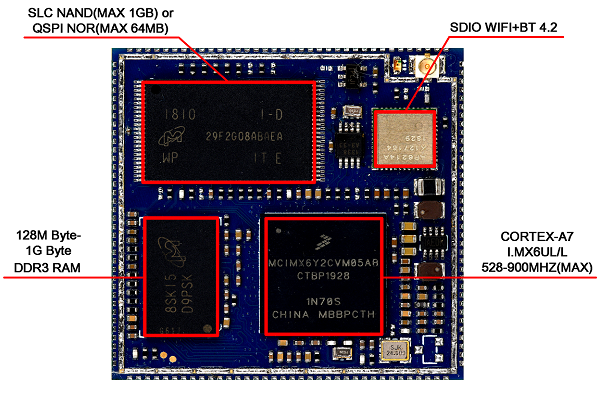

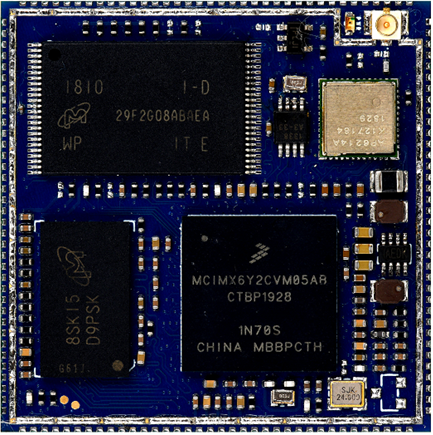

(IoT-6ULX)

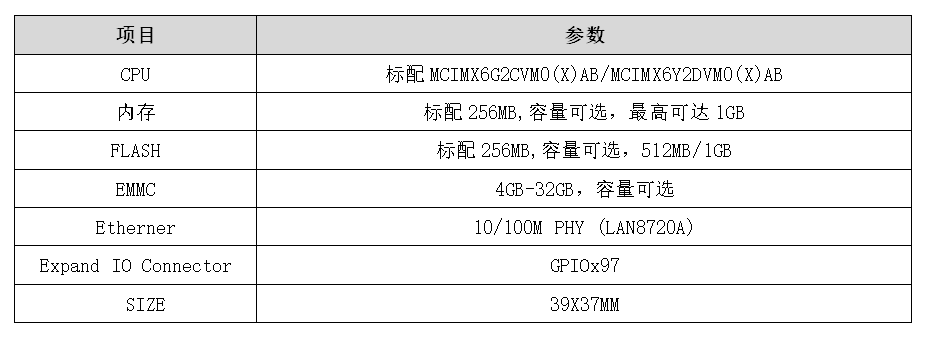

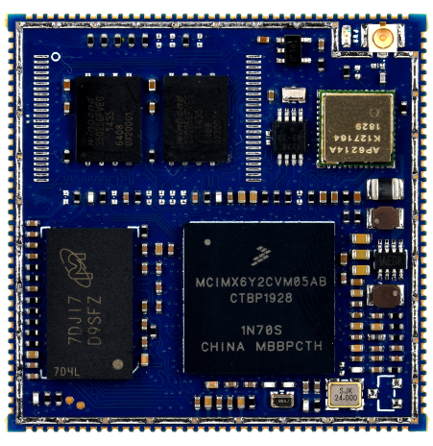

(COM-T6UL)

推薦應用：
